永利304官网唯一

2in1 灌浆工艺在钻孔方面比发泡聚氨酯工艺有绝对优势。缘故原由如下：

对裂痕所在的混凝土破损水平纷歧样

钻孔现实上是剪开+铣开的历程。裂痕在爆发历程中，裂痕所在的混凝土位置就泛起了阻遏，甚至于自己强度不高等缘故原由。若是继续在此处钻孔，由于攻击钻的挠动，破碎情形会加重。

2in1灌浆工艺在裂痕周围15cm处钻斜孔。阻止了对裂痕表层混凝土的破损。

穿透裂痕的概率纷歧样

裂痕在混凝土中的延展是一个无法预知的路径。在裂痕外貌笔直向下打孔，往往有可能不可进入到裂痕中去。灌浆料无法进入到裂痕内部，灌浆效果就体现不出来。

2in1灌浆工艺，接纳的是斜孔工艺，可以在斜面准确进去裂痕内部。

灌浆针头的留存纷歧样

发泡聚氨酯灌浆，灌浆针头不取出。2in1灌浆工艺灌浆针头灌注完成后，需要取出，并用堵漏2#举行孔洞封堵。

灌浆针头一样平常为铝材质。铝的热膨胀系数为2.3*10-5/k，混凝土热膨胀系数为1.3*10-5/k，差别较大。随着时间的流逝，容易在灌浆针头和混凝土接壤处形成新的裂痕。

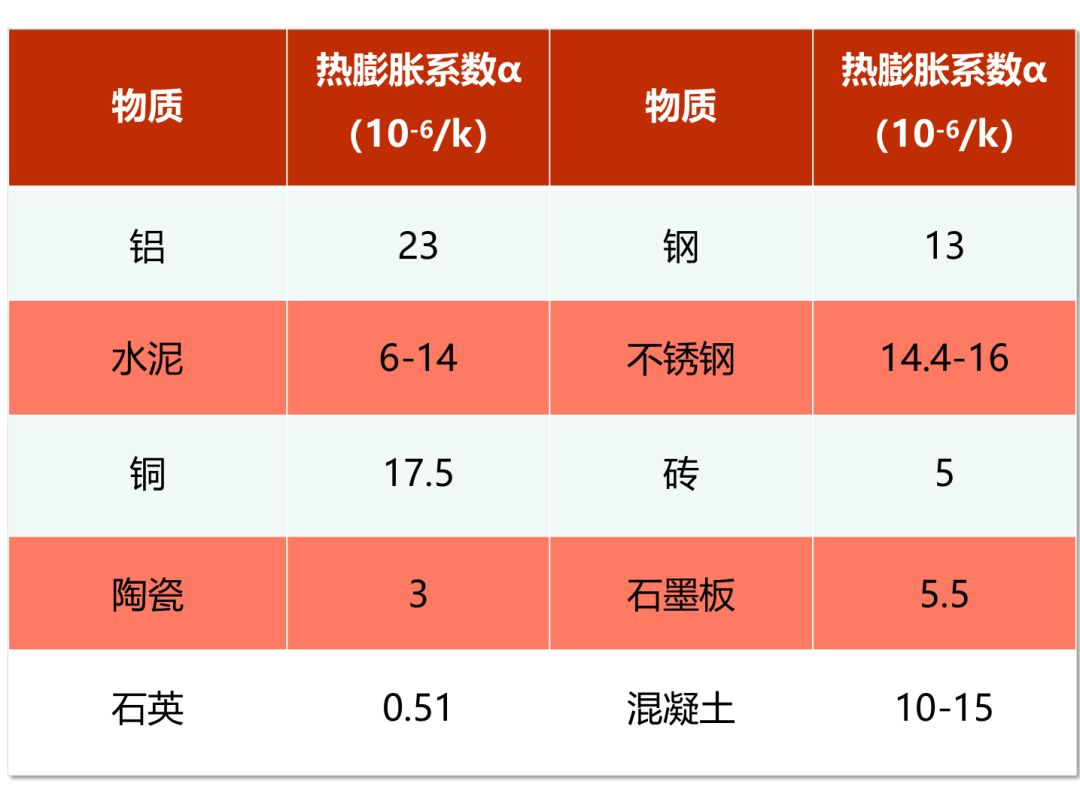

下表为2in1常见物质的热膨胀系数

灌浆次数纷歧样

发泡聚氨酯工艺接纳的是聚氨酯单次灌注。灌注好的聚氨酯在混凝土内部空腔处发泡。2in1灌浆工艺接纳的聚氨酯二次灌注。

背防步伐的有无

发泡聚氨酯工艺没有后续的背防步伐。2in1灌浆工艺则后续有凿槽，填充，整体背防等工艺。混凝土外貌泛起裂纹，在其周围表层密实度经常也不高。需要做整理，替换，恢回复有的混凝土强度设计。

灌浆料纷歧样

发泡聚氨酯工艺接纳的是发泡聚氨酯作为灌浆料。其在混凝土误差内发泡。泡壁和混凝土搭接。泡壁内部在套消泡。挤压填充，抵达修复的目的。但发泡聚氨酯形成的是中心空腔结构，类似于蜂巢，不是一个匀称一连相。在外力的作用下（好比沉降、热涨冷缩、荷载），容易破壁，造成封堵失效。

2in1灌浆手艺接纳的是CG-P105，其特征是遇水发泡，不遇水自固化密实。第一次灌注的时间，遇到水，发泡膨胀，将水挤出结构体外。第二次灌注，将第一次形成的泡孔翻开，填充新的灌浆料，在无水情形下，自固化密实，形成一个匀称一连相弹性体。在遇到外力情形下，不保存破壁的问题。

工时效率

以地下室混凝土侧板裂痕维修为例（裂痕位置离地面300mm左右）。发泡聚氨酯工艺工序少，施工轻盈，一样平常2人一组，综合思量，一组一天（8小时）可以完成15m裂痕的维修，即：15米/2人/天。2in1灌浆手艺工序相对重大，施工工序多，综合考量，2人一组，8小时一天，只能完成6m裂痕的维修，即：6米//2人/天。遇到高度较高的侧墙和顶板，两种工艺施工效率都会降低。

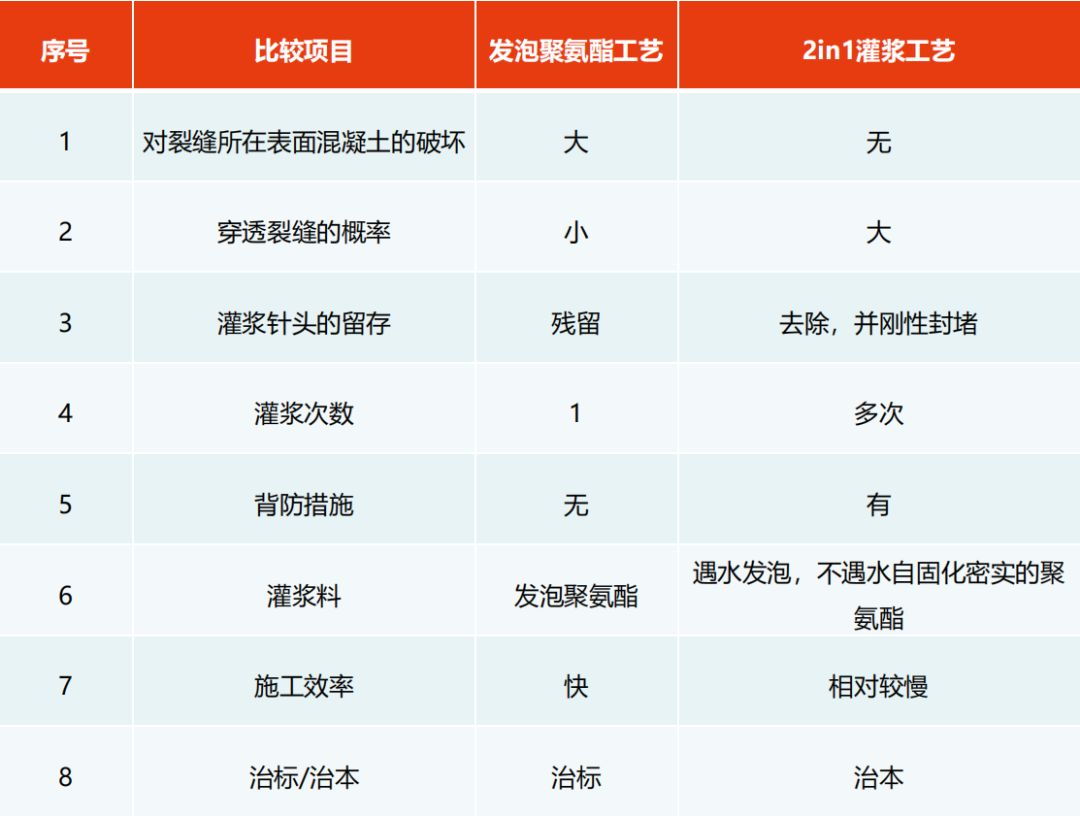

小结
